Хранение газообразных и сжиженных углеводородов – одна из самых ответственных задач в промышленности. В отличие от жидкостей, газы обладают высокой сжимаемостью, создают значительное давление на стенки емкости, а многие из них (пропан, бутан, метан) являются взрывоопасными. Даже микроскопическая трещина в сварном шве может привести к катастрофической разгерметизации. Проблема усугубляется тем, что газ не виден, а его утечку сложно обнаружить без специальных датчиков. Поэтому производство стальных резервуаров для этого вида топлива подчиняется самым жестким нормам: расчет на прочность ведется по специальным методикам, металл проходит 100% контроль, а сварные швы проверяются радиографией или ультразвуком. Только такой подход гарантирует безопасную эксплуатацию в течение 30-40 лет.
Резервуар для хранения газа принципиально отличается от емкости для воды или нефтепродуктов. Он рассчитывается на рабочее давление от 0,7 до 1,6 МПа (7-16 атмосфер) в зависимости от состава смеси и температуры. Корпус изготавливают из низколегированных хладостойких сталей, например 09Г2С-12, сохраняющих вязкость при температурах до -60°C. Это критически важно, так как при быстром отборе газа температура в сосуде резко падает. Конструкция – цилиндрическая с эллиптическими или сферическими днищами, которые лучше других форм сопротивляются внутреннему давлению. Резервуар для хранения газа обязательно оснащается предохранительными клапанами, запорной арматурой и приборами контроля уровня и давления. Производство таких изделий строго лицензируется, а каждое готовое изделие проходит гидравлические испытания пробным давлением, превышающим рабочее в 1,5-2 раза.

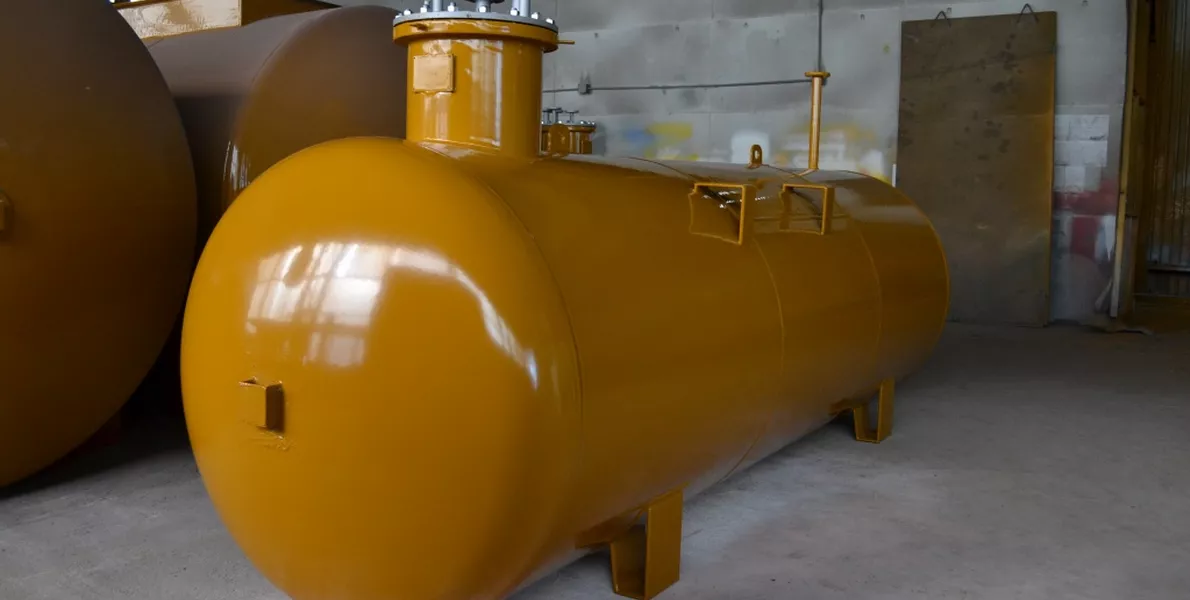

Особую категорию составляют емкости для пропан-бутановой смеси, известные как резервуар для СУГ. Сжиженные углеводородные газы (СУГ) хранятся в жидкой фазе под давлением собственных паров. Это означает, что внутри сосуда всегда присутствует двухфазная среда – жидкость внизу и газ вверху. Конструкция должна обеспечивать отбор паровой фазы для сжигания и жидкой фазы для перекачки. Также необходимо устройство для слива жидкой фазы и «газовая подушка» для поддержания давления. Резервуар для СУГ объемом до 100 кубометров часто изготавливают горизонтальным, с опорами-лапами для наземной установки или с заглублением в грунт для снижения испарения. В качестве примера можно привести СУГ-20 для АГЗС – емкость на 20 кубометров, предназначенную для автомобильной газозаправочной станции. Она рассчитана на давление 1,6 МПа, оснащена системой аварийного сброса давления, двумя запорными клапанами и поплавковым уровнемером. Корпус имеет горловину с люком для осмотра и ремонта, а наружная поверхность защищена битумно-полимерным покрытием, устойчивым к химически активным грунтам.
Для автозаправочных станций, работающих на пропан-бутане, разработаны стандартные линейки изделий. Резервуары СУГ (множественное число от «резервуар для СУГ») обычно производят с шагом по объему: 5, 10, 20, 25, 50, 100 кубометров. Они имеют унифицированные узлы врезки: патрубок для заправки (жидкостный), газовой фазы, предохранительного клапана, уровнемера, слива остатка. Внутри корпуса устанавливается сепарационная решетка, предотвращающая унос жидкой фазы в газовую линию. При изготовлении резервуаров СУГ особое внимание уделяют качеству сварки колец цилиндрической обечайки и приварке днищ – эти швы работают в условиях циклических нагрузок при каждом повышении давления. Их проверяют радиографически на 100% длины. Для резервуаров СУГ также обязательна маркировка с указанием рабочего давления, температуры и даты изготовления – это требование Ростехнадзора.
Автомобильные газовые заправочные станции (АГЗС) – места массового пребывания людей и техники, поэтому требования к резервуарам для АГЗС максимально строги. Они размещаются на расстоянии не менее 15 метров от зданий и дорог, ограждаются и оснащаются системой молниезащиты и заземления. Сам резервуар для АГЗС должен иметь не только предохранительный клапан, но и обратный клапан на линии наполнения, чтобы исключить обратный поток газа при разрыве шланга. Кроме того, на станции устанавливают газоанализаторы, срабатывающие при концентрации газа в воздухе более 20% от нижнего предела взрываемости. На примере СУГ-20 для АГЗС можно увидеть все эти элементы: два предохранительных клапана (рабочий и контрольный), манометр, указатель уровня, а также штуцер для подключения системы рекуперации паров – она предотвращает выброс газа в атмосферу при заправке автомобилей. Современные резервуары для АГЗС проектируются с учётом возможности дистанционного мониторинга уровня и давления, что повышает безопасность.
Создание емкости для сжиженного газа начинается с раскроя листов на станках плазменной резки – это обеспечивает точность кромок для сварки. Формовка обечаек выполняется на вальцах с программным управлением, что гарантирует идеальную цилиндричность. Сварка продольных и кольцевых швов – автоматическая под флюсом с двух сторон. После сварки проводят термообработку для снятия остаточных напряжений (это обязательная операция для резервуара для СУГ). Затем изделие подвергают гидравлическому испытанию: заполняют водой под давлением 2,4 МПа для рабочего 1,6 МПа и выдерживают несколько часов. Никаких капель и деформаций не допускается. Далее – контроль покрытия: дробеструйная очистка до металла, нанесение эпоксидной грунтовки и финишного износостойкого слоя. Для резервуара для хранения газа, работающего на открытом воздухе, важно и защита от ультрафиолета. Финальный этап – установка арматуры и опрессовка пневматическим методом. Только после этого изделие получает паспорт.
Стальные резервуары для сжиженных углеводородов – основа автономной газификации, АГЗС и промышленных холодильных установок. Они должны быть безупречны с точки зрения прочности, герметичности и коррозионной стойкости. От небольших СУГ-20 для АГЗС до многокубовых хранилищ на газораспределительных станциях – все эти изделия объединяет одно: строгий расчет, высококачественное изготовление и многоступенчатый контроль. Выбирая резервуар для СУГ у проверенного производителя, покупатель получает не просто стальную ёмкость, а гарантию безопасности для людей и окружающей среды. А создание современных резервуаров СУГ с системами дистанционного мониторинга и рекуперации паров – это шаг к более экологичной и эффективной газовой энергетике.
