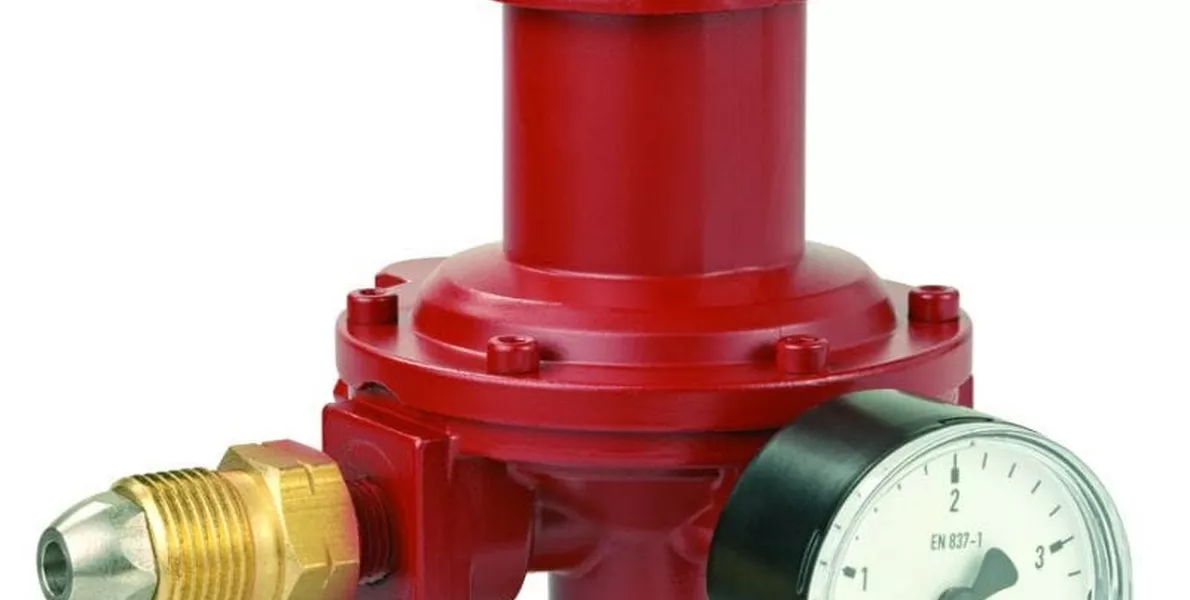

Редуктор давления газа в газгольдере

Редуктор давления газа в газгольдере – один из основных элементов системы, отвечающий за нормализацию давления и регулирующий ее нормальные показатели в разных условиях эксплуатации. Для того, чтобы понять, какое давление газа в газгольдере является нормальным, необходимо знать, что собой представляет данное хранилище, из каких комплектующих состоит и по какому принципу работает. Идем по порядку.



Что такое газгольдер?

Газгольдер – резервуар, предназначенный для хранения сжиженного углеводородного газа, используемого в промышленности, а также для создания автономного отопления частных домов и коттеджей. Для изготовления сосудов используют сталь, железобетон, а также синтетические материалы. Резервуары бывают разного объема, и отличаются способом установки. Но основных видов всего два:

  • Оборудование низкого давления 4-5 кПа с переменным объемом (бывают мокрые и сухие).
  • Газгольдер высокого давления с постоянным объемом. Рабочее давление газа в таких сосудах 70-3000 кП.

По способу установки различают горизонтальный и вертикальный газгольдер, а также наземный и подземный. Для подземных моделей необходимо создание специальных котлованов и обустройства бетонной плиты, а это – дополнительные статьи расходов для владельцев. При этом, наземные варианты резервуаров более подвержены воздействию погодных факторов, и их работа при очень низких температурах может происходить с небольшими нарушениями. Однако качественное оборудование, изготовленное известными производителями, проходит все необходимые этапы проверки и испытаний, и полностью адаптировано к использованию в условиях нашей страны.



Как работает газгольдер?

Резервуар для хранения газа представляет собой сложную систему, состоящую из многих элементов и комплектующих. Но, несмотря на это, принцип работы газгольдера достаточно простой. Заполнение сосуда газовой смесью осуществляется примерно на 85% от общего объема хранилища. Испаряясь, смесь заполняет свободное пространство, образуя газ – пропан и бутан. Процесс испарения происходит природным способом, без какого-либо вмешательства со стороны человека или техники. Пропан и бутан, при условиях положительных температурных показателей и нормального давления, имеют газообразное состояние. Перевод их в жидкое состояние можно выполнить, сжав под высоким давлением. Наличие пустоты в резервуаре способствует созданию разности давлений, вследствие чего происходит испарение сжиженной смеси.

Кроме того, принцип работы немного отличается у мокрых, сухих газгольдерах, и хранилищах высокого давления. Образуемое давление в газгольдере достаточно большое, и газ не может подаваться потребителю. Чтобы снизить давление, газ поступает через специальный редуктор.



Конструкция газгольдера

Производители хранилищ для газа предлагают широкий выбор моделей, отличающихся комплектацией, параметрами, размерами, и другими критериями. Соответственно, конструкция каждого из них может иметь определенные различия. Но существует базовая комплектация, которая свойственна всем без исключения газгольдерам, и выглядит она так:

  • Заправочный клапан.
  • Предохранительный клапан.
  • Клапан отбора жидкой фазы.
  • Уровнемер.
  • Клапан отбора готовой фазы (включает также аварийный кран).
  • Манометр перед редуктором.
  • Редуктор, регулирующий давление.
  • Манометр после редуктора.
  • Сборник конденсата.
  • Манометр на цокольном вводе.

Это основные составляющие газгольдера, но, повторимся, их комплектация может дополняться в зависимости от особенностей модели.



Редуктор давления для газгольдера

Редуктор давления, как уже говорилось, один из основных элементов, обеспечивающий стабилизацию давления и нормальное функционирование оборудования. Его принцип работы можно сравнить со стабилизатором в электросети. Он способствует стабилизации давления газа, который подается от хранилища к оборудованию. Также регуляторы давления газа для газгольдера поддерживают определенное давление, которое получаем на выходе их сосуда, по всей инженерной сети.

Этот элемент может иметь разную массу и габариты, форму корпуса и пропускную способность. Но, несмотря на это, он состоит из базового комплекта элементов:

  • имеет корпус;
  • дополнен двумя газовыми камерами;
  • комплектуется входным и выходным штуцером;
  • есть главная и вспомогательная пружины;
  • включает в себя два клапана – предохранительный и редуцирующий;
  • есть мембрана и манометр (1 или 2);
  • снабжен регулировочным винтом;
  • комплектуется передаточным диском со шрифтом.

Поток газа, поступающий в редуктор, имеет давление 1 – 16 бар. После прохождения через редуктор эти показатели снижаются до стабильного значения. Для моделей GOK – 37 мбар, для REGO – 37-87 мбар. Если давление превышает допустимую норму, происходит срабатывание предохранительного клапана и подача газа останавливается.

Цилиндрические газгольдеры высокого давления рассчитаны на рабочее давление в газгольдере 0,25-2 МПа, и поэтому их стенки могут иметь толщину до 30 мм.

Работа редуктора происходит полностью автоматически, и не требует контроля или вмешательства со стороны человека. Помощь может понадобиться только в случае затопления и намокания, после чего придется снять и высушить корпус.



Зимний и летний газ для газгольдера

Для того, чтобы давление в газгольдере зимой было достаточным для нормального функционирования системы, а также не возникало перебоев в работе летом, важно учитывать один нюанс – для разного климатического периода понадобится разный газ.

Сегодня существует условное разделение газовой смеси на два вида:

  • Зимний газ – процент содержания пропана составляет до 80%
  • Летний газ – доля пропана не выше 50%.

Учитывая разницу температур испарения каждого из газов, входящих в состав газовой смеси, специалисты рекомендуют отдавать предпочтение топливу с большим содержанием пропана. Конечно, его стоимость будет выше, чем бутановых смесей, но эффективность отопления таким СУГ также увеличится.

Так, бутан переходит из жидкого состояния в газовое при температуре до -0,5 градусов по Цельсию, а для пропана понадобится до -42 градуса по Цельсию. В случае охлаждения того или иного топлива в жидком состоянии до этих показателей, паровое состояние не наступит. В результате этого давление меняется, его показатели падают.

Можно восстановить давление в газгольдере после заправки соответствующим топливом.

Таким образом, именно от пропана зависит, будет ли происходить переход из жидкого состояния в газовое, а значит, и работоспособность системы в зимний период в целом. Нет испарения и газа – нет отопления в доме.



Вывод

Работа газгольдера основана на процессе испарения сжиженного газа и образования пропана-бутана. За стабилизацию давления в системе отвечает редуктор, пропускающий через себя га высокого давления и снижающий показатели до таких, которые предусмотрены производителем. Контролировать и следить за работой регулятора давления человеку не нужно, ведь весь процесс автоматизирован, и происходит в постоянном режиме. В случае, если во время сервисного обслуживания будет обнаружена какая-либо поломка или неисправность, не стоит пытаться устранить ее самостоятельно. Лучше доверить это дело профессионалам.
