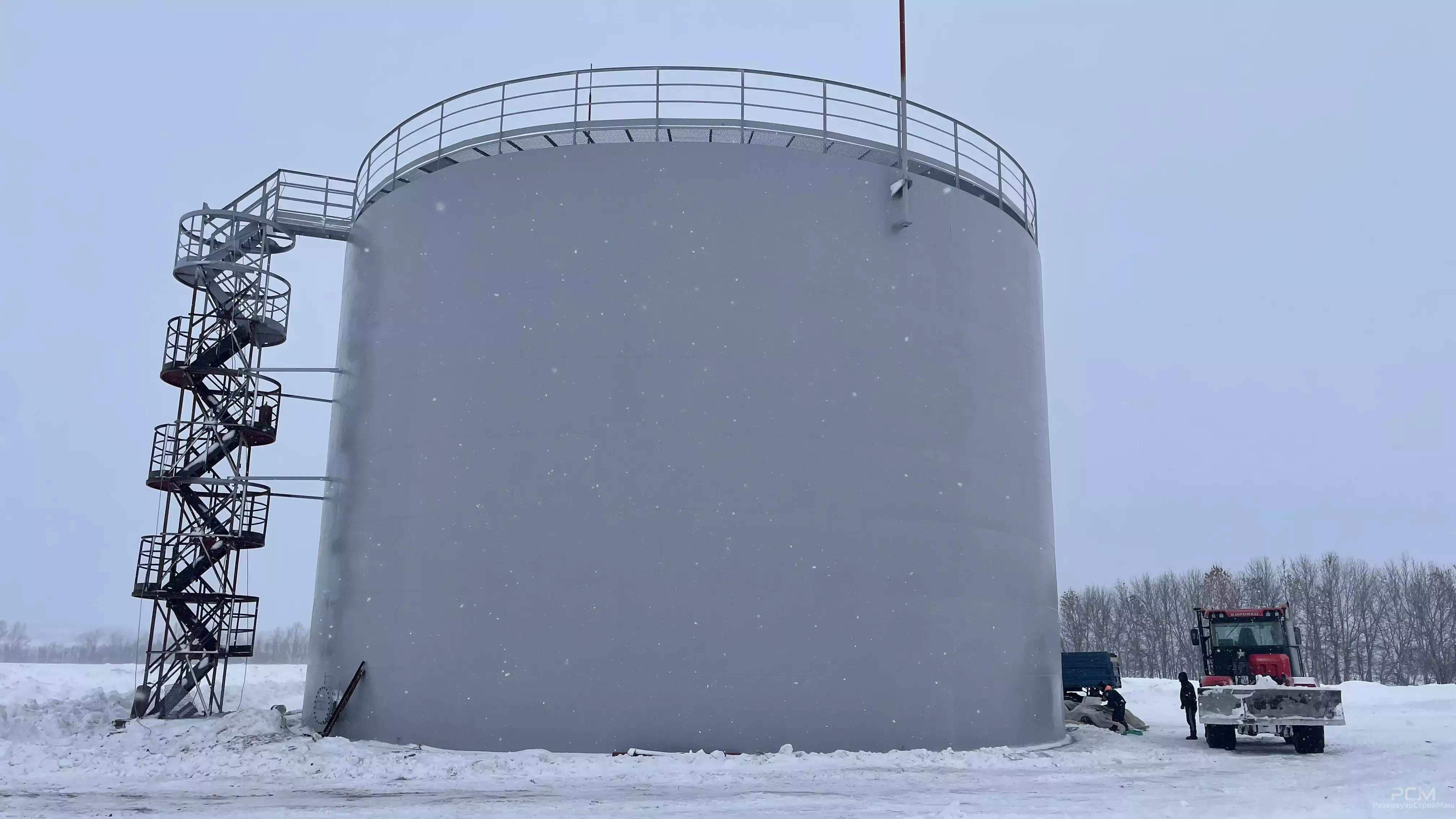

РВС-5000

Описание:

Прием, хранение и выдача светлых и темных нефтепродуктов, продуктов химического производства и сырья для него, технических спиртов и воды – вот предназначение вертикального стального резервуара, емкостью 5000 кубометров. На предприятиях нефтехимической и добывающей промышленности, грузовых нефтеналивных терминалах эти резервуары получают самое широкое применение.

Условия эксплуатации РВС-5000 следующие:

  • плотность хранимой жидкости – не выше 1т/м.куб;
  • температура жидкости – до +95С;
  • избыточное давление – не более 2 кПа.

Конструкция

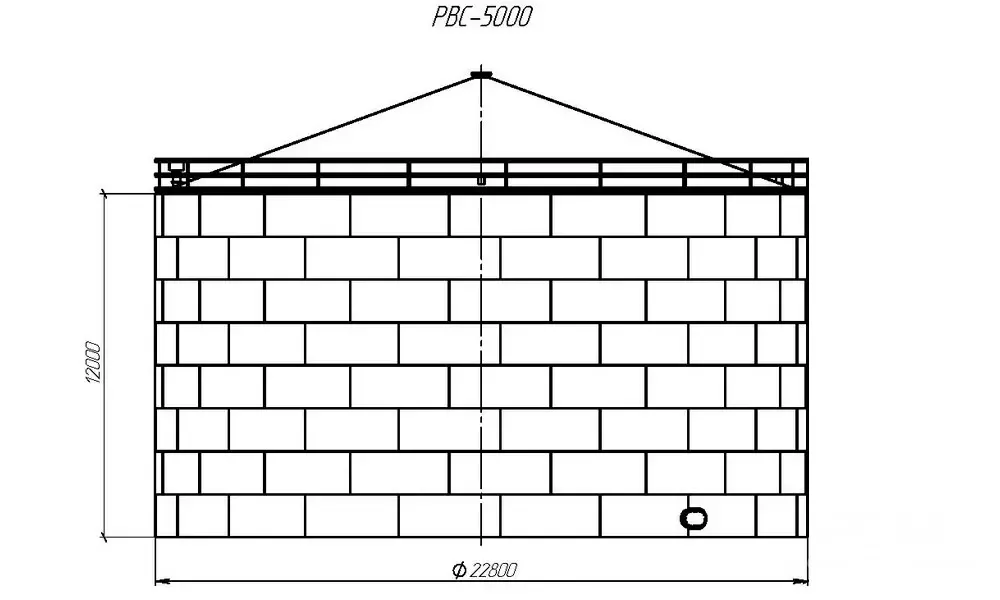

РВС-5000 являет собой цилиндрическую емкость, сформированную круглым днищем (диаметр – 22,8 м.), вокруг которого методом сварки из стальных листов выстраивается стенка, общей высотой 11,96 м. Общий объем емкости, таким образом, получается несколько выше номинального, ведь заполняется резервуар не полностью, а только до отметки 11,04 м. от днища.

Накрывается резервуар конической крышей, которая отводит нагрузку от осадков и повышает прочность конструкции. Снабжается она необходимыми люками, сливно-наливными патрубками и леерным ограждением для безопасного обслуживания резервуара. Крыша сообщается с землей с помощью широкой шахтной или винтовой лестницы, состоящей из 8 пролетов и площадок, позволяющих разместить дополнительное оборудование.

Нашим заказчикам доступны и другие опции, которые в случае необходимости позволяют оснастить резервуар:

  • противопожарным оборудованием (огнепреградителями, искрогасителями, огневыми предохранителями);
  • площадками для обслуживания;
  • пробоотборником;
  • дополнительными люками;
  • теплоизоляцией;
  • дыхательными клапанами;
  • вентиляцией;
  • предохранительной арматурой для сброса давления;
  • системой теплообмена для охлаждения или подогрева содержимого;
  • алюминиевым понтоном или подвижной крышей для предотвращения испарения продукта;
  • хлопушками и прочими дельными вещами.

Основным материалом для РВС-5000 является нержавеющая, малоуглеродистая или низколегированная сталь, которая выбирается исходя из предназначения резервуара (свойств хранимой жидкости) и климатических условий его эксплуатации. Все металлоконструкции укрываются слоем транспортировочного защитного грунта для защиты от коррозии. По желанию заказчика возможно покрытие резервуара листовым алюминием или оцинкованной листовой сталью.



Технические характеристики:
Номинальный объем, м3 5000
Внутренний диаметр стенки, мм 22800 20920
Высота стенки, мм 12000 15000
Плотность продукта, т/м³ 0,9 0,9
Расчетная высота налива, мм 12000 15000
Стенка РВС-5000
Количество поясов, шт 8 10
Припуск на коррозию, мм - -
Толщина верхнего пояса, мм 7 6
Толщина нижнего пояса, мм 10 12
Днище РВС–5000:
Количество окраек, шт 10 12
Припуск на коррозию, мм - -
Толщина центральной части, мм 5 5
Толщина окраек, мм 8 10
Крыша РВС–5000:
Количество балок, шт. 32 32
Припуск на коррозию, мм - -
Несущий элемент I 20Б1 I 20Б1
Толщина настила, мм 5 5
Масса конструкций РВС–5000, кг:
Стенка 54100 64420
Днище 18975 17732
Крыша 33947 26201
Лестница 1190 1480
Площадки на крыше 3324 3051
Люки и патрубки 2297 2182
Комплектующие конструкции 1795 1702
Каркасы и упаковка 7800 10800
Всего: 123428 127568
