РВС-2000

Описание:

Вертикальный резервуар на 2000 кубометров – выгодное решение для хранения наливных материалов: темных и светлых нефтепродуктов, технической воды, спиртов, кислот, щелочей и других химических реагентов. Большой объем помогает рационально использовать землю грузового терминала, перерабатывающего завода, нефтебазы и другой производственной территории.

Как и в случае с прочими вертикальными стальными резервуарами, эта модель эксплуатируется при соблюдении таких условий:

  • плотность хранимой жидкости – не выше 1т/м.куб;
  • максимальная температура жидкости - +95С;
  • максимальное избыточное давление – 2 кПа.

Конструкция

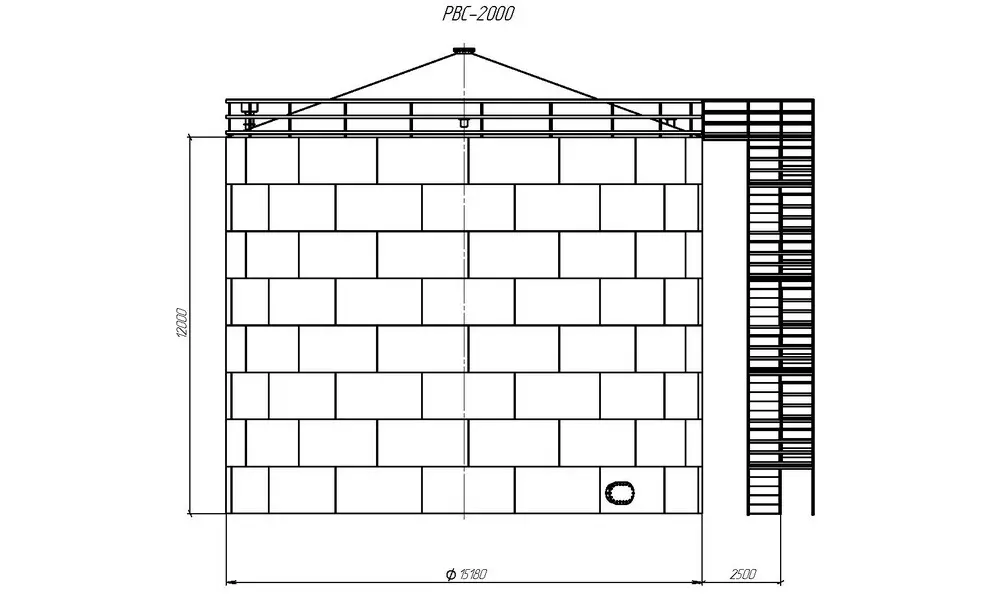

Как и другие вертикальные резервуары, РВС-2000 имеет цилиндрическую форму. Днище, диаметром 15,18 м достаточно тонкое, но его толщины достаточно для того, чтобы выдержать давление 2000 кубометров жидкости, т.к. вся тяжесть приходится на бетонное основание под резервуаром. Стенка формируется методом рулонирования или полистовой сборки, и после возведения получает высоту 12 м. Не весь внутренний объем используется для заполнения: предполагается, что верхний уровень жидкости не должен быть выше 10,5 метров, и эта отметка как раз соответствует номинальному объему в 2000 кубов.

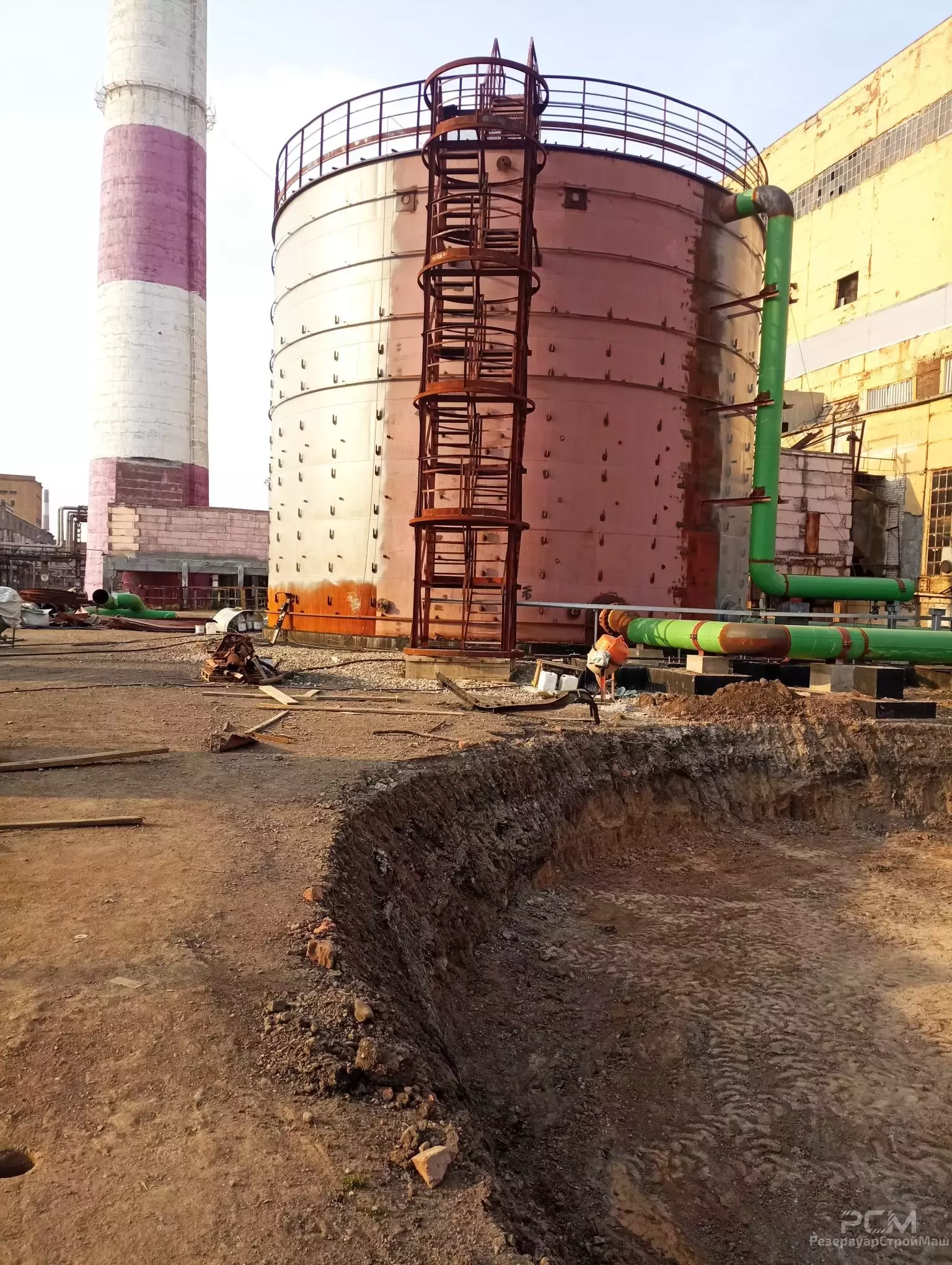

Крыша резервуара коническая, снабжена люками и патрубками, а для безопасности обнесена леерным ограждением. Подняться на крышу можно по широкой шахтной лестнице, состоящей из 8 пролетов и такого же числа площадок. Двойная стенка исключает протечку содержимого резервуара после повреждения его внутренней стенки агрессивным содержимым.

По желанию заказчика РВС-2000 дополнительно оборудуется:

  • теплоизоляцией
  • дыхательными клапанами;
  • вентиляцией;
  • системой теплообмена для охлаждения или подогрева содержимого;
  • противопожарным оборудованием (пламяпреградителями, искрогасителями, огневыми предохранителями);
  • пробоотборником;
  • смотровыми площадками;
  • подвижной крышей или понтоном – для предотвращения испарения продукта;
  • хлопушками и пр.

Материалом для изготовления РВС-2000 является малоуглеродистая, низколегированная или нержавеющая сталь. Марка стали выбирается исходя из продукта, для которого будет предназначаться резервуар, и климатических условий места его расположения. Для защиты от агрессивных природных факторов поверхность резервуара и всех металлоконструкций покрывается антикоррозионной эмалью или грунтовкой. Возможно устройство покрытия из стальных оцинкованных или алюминиевых листов.

Монтаж резервуара осуществляется по месту его эксплуатации, и после его завершения для определения вместимости проводится калибровка и градуировка.



Технические характеристики:
Наименование параметра Величина параметра
Номинальный объем, м³ 2000
Внутренний диаметр стенки, мм 15180
Высота стенки, мм 12000
Плотность продукта, т/м³ 0,9
Расчетная высота налива, мм 12000
Стенка РВС–2000:
Количество поясов, шт 8
Припуск на коррозию, мм
Толщина верхнего пояса, мм 5
Толщина нижнего пояса, мм 7
Днище РВС–2000:
Количество окраек, шт 8
Припуск на коррозию, мм
Толщина центральной части, мм 5
Толщина окраек, мм 7
Крыша РВС–2000:
Количество балок, шт. 24
Припуск на коррозию, мм
Несущий элемент I 20Б1
Толщина настила, мм 5
Масса конструкций РВС–2000, кг:
Стенка 25075
Днище 8458
Крыша 13840
Лестница 1190
Площадки на крыше 2219
Люки и патрубки 1338
Комплектующие конструкции 1615
Каркасы и упаковка 5200
